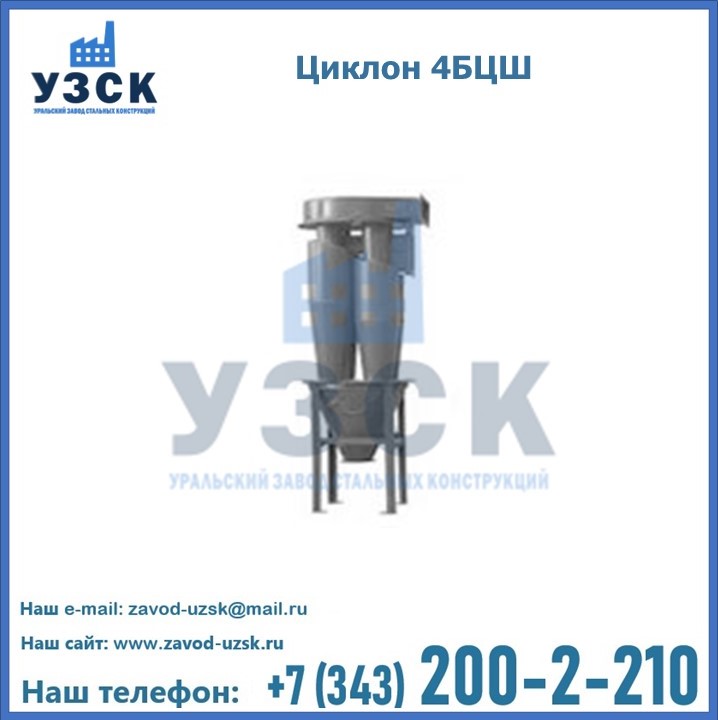

Циклон 4БЦШ – это установка батарейного типа, состоящая из циклонов соответствующего класса. Оборудование имеет комплектацию из четырех циклонов, используется для разделения пыли и газовой среды в пневмотранспортных системах и аспирационных установках. Они отличаются высокой эффективностью, быстротой сборки, надежностью, в комплекте имеются патрубки переходного типа.
Условия эксплуатации и основные характеристики
Циклоны 4ЦБШ представляют собой группу циклонов, которые собирают в батарейную установку. Их применение особенно популярно в сельскохозяйственной сфере и на хлебозаводах. Используются такие устройства для улавливания пыли с частицами средних размеров.
Скорость входа запыленного воздуха варьируется в зависимости от типа пыли и составляет:
- для зерновой — 14-16 м/с
- для мучной – 16-18 м/с
Производительность элементов от 1060 – 10140 м3/час. Эффективность точного очищения составляет 98 %. Скорость очищения 18 м/с. Выходной патрубок циклона защищен специальным зонтом, который предотвращает попадание дождя и различных загрязнений в циклон и уже очищенный воздух.
Коэффициент эффективности очистки воздуха от пыли циклонами 4ЦБШ составляет 95-98%. Размеры бункера циклона рассчитываются в зависимости от предполагаемых объемов пыли, выпадающей между планируемыми периодами очистки.
Таблица технических характеристик
| Наименование | Производительность по воздуху м3/ч | D, мм | Н, мм | d вх, мм | Выход, а х в | Масса, кг |
|---|---|---|---|---|---|---|
| Циклон 4БЦШ-200 | 1060—1325 | 200 | 2280 | 195 | 330×120 | 120 |
| Циклон 4БЦШ-225 | 1325—1680 | 225 | 2450 | 215 | 360×140 | 140 |
| Циклон 4БЦШ-250 | 1650—2090 | 250 | 2620 | 245 | 390×160 | 160 |
| Циклон 4БЦШ-275 | 2050—2530 | 275 | 2790 | 255 | 420×180 | 182 |
| Циклон 4БЦШ-300 | 2400—3020 | 300 | 2960 | 285 | 450×200 | 206 |
| Циклон 4БЦШ-325 | 2850—3560 | 325 | 3140 | 300 | 485×225 | 232 |
| Циклон 4БЦШ-350 | 3250—4130 | 350 | 3320 | 320 | 520×250 | 260 |
| Циклон 4БЦШ-375 | 3750—4750 | 375 | 3500 | 350 | 570×275 | 290 |
| Циклон 4БЦШ-400 | 4250—5300 | 400 | 3670 | 380 | 620×300 | 320 |
| Циклон 4БЦШ-425 | 4750—6000 | 425 | 3835 | 400 | 645×310 | 350 |
| Циклон 4БЦШ-450 | 5400—6740 | 450 | 4000 | 420 | 670×320 | 382 |
| Циклон 4БЦШ-475 | 6060—7520 | 475 | 4170 | 460 | 705×335 | 416 |
| Циклон 4БЦШ-500 | 6700—8350 | 500 | 4350 | 480 | 740×350 | 452 |
| Циклон 4БЦШ-525 | 7350—9220 | 525 | 5410 | 490 | 775×365 | 491 |
| Циклон 4БЦШ-550 | 8100-10140 | 550 | 4680 | 520 | 810×380 | 531 |
Сфера применения циклонов в Шахтинске
Наибольшей популярностью пылеуловители 4ЦБШ в Шахтинске пользуются в сельском хозяйстве для фильтрации воздуха, который был загрязнен в результате технологического процесса. Также они используются в других промышленных сферах, например:
- на предприятиях по переработке зерна;
- на хлебозаводах;
- на комбикормовых заводах;
- на прочих пищевых предприятиях.
Циклоны 4 ЦБШ очищают воздух в пневмотранспорте и системах аспирации от различного вида пыли, но они не предназначены для очистки среды от липких пылевых элементов. Работа устройства отличается высокими скоростными показателями. Заказать и купить данные модели циклонов в готовом стандартном исполнении или под заказ можно на Уральском заводе стальных конструкций, который осуществляет продажу и изготовление подобного оборудования на собственных производственных площадях.
Принцип работы и комплектация устройства
Батарейные установки циклонов 4ЦБШ состоят из:
- сборной коробки;
- двух циклонов левого исполнения;
- двух циклонов правого типа;
- общего бункера.
Процесс работы пылеуловителей 4ЦБШ состоит из следующих этапов:
- сначала воздух проступает через патрубок внутрь и закручивается там в винтообразном движении из-за влияния центробежных сил;
- частицы пыли вытесняются из газовоздушной среды, отжимаются на стенки конструкции;
- со стенок все загрязнения опускаются в бункер, а после в пылепровод;
- очищенный от пыли и стружки воздух попадает в сепаратор, где осуществляется дополнительная очистка;
- после этого, чистый воздух поднимается к выходному патрубку.
Циклоны 4 ЦБШ эффективно справляются с очищением среды от загрязнений различного типа. Купить установку по выгодной цене в Шахтинске можно на заводе УЗСК в готовом варианте, а также по индивидуальному заказу, оформив заявку на покупку или изготовление оборудования на сайте Уральского завода стальных конструкций.
