Циклоны СЦН-50 в Шахтинске

Циклоны СЦН-50 применяются в различных отраслях промышленности и служат для очистки газовоздушных потоков от частиц абразивной пыли различных фракций. Чаще всего и с максимальной эффективностью, циклоны СЦН-50 используются на литейных и энергетических предприятиях, при производстве строительных материалов.

Если вы планируете приобрести надежное и эффективное оборудование для очистки воздуха , предлагаем купить циклоны СЦН-50 или другие модели устройств для очистки на Уральском Заводе Стальных Конструкций в Шахтинске. Наша продукция имеет выгодную стоимость, высокий уровень качества и все необходимые гарантии.

Технические и эксплуатационные характеристики циклонов СЦН-50

Циклон СЦН-50 обладает повышенной стойкостью к абразивному износу. Этого фактора удается достигнуть за счет спирального ввод запыленного газа в устройство и увеличения длины цилиндрической части циклона, а также диаметра выходного патрубка.

Циклоны СЦН-50 производятся в Шахтинске под правое вращение газового потока и под левое. Правое исполнение подразумевает вращение газового потока по часовой стрелки, относительно входа очищенного воздуха, левое — предполагает движение потока по кругу против часовой стрелки.

Эффективность очистки и производительность циклона СЦН-50, при соблюдении всех условий эксплуатации и в зависимости от комплектации, достигает 80-95%. Сопротивление данной модели циклона составляет около 1000-1200 Па. Коэффициент гидравлического сопротивления равен 185.

При необходимости, можно приобрести циклоны СЦН-50 одиночного или группового исполнения.

Функциональное предназначение и область применения циклонов СЦН-50

Как говорилось выше, циклоны СЦН-50 применяются в сталелитейных, энергетических, металлургических строительных отраслях промышленности, для очистки газа от абразивных пылевых отходов. Данная модель является наиболее поздней и более совершенной разработкой НИИОГАЗ.

Технические характеристики, параметры и комплектация циклона СЦН-50 (пылеуловителя СЦН-50) схожи с моделями циклонов ЦН-11 и ЦН-15, но при этом, новая версия пылеуловителя во многом превосходит предыдущие устройства и считается наиболее эффективной. Срок службы СЦН-50 в 1,5–2,5 превышает аналогичный показатель циклона ЦН-15, при условии, что имеет те же производительность, гидравлическое сопротивление и степень очистки, что и у предыдущих версий. Кроме того, качество очистки на тонких пылях у циклона СЦН-50 выше, а унос пыли меньше на 15–20 %.

Особенности конструкции и их влияние на производительность пылеуловителей СЦН-50 в Шахтинске

Высокие показатели устойчивости и износостойкости под воздействием абразивной среды удалось получить благодаря усовершенствованию предыдущих версий и применению новых технологических решений при проектировании устройства: входное отверстие для ввода запыленного газа выполнено в виде спирали, цилиндрический элемент корпуса удлинен, увеличен диаметр выпускного отверстия.

Уральский Завод Сварных Конструкций производит и продает пылеуловители различных моделей и комплектации, что позволяет удовлетворить спрос на стальные изделия для реализации всевозможных хозяйственных нужд и решения технологических задач.

Производство и продажа циклонов СЦН-1

К преимуществам сотрудничества с компанией «УЗСК» в Шахтинске можно отнести собственную лабораторию неразрушающего контроля, позволяющую контролировать качество продукции и соответствие выпускаемых изделий всем нормам и требованиям. Проектно-конструкторский отдел ПО УЗСК осуществляет разработку технических проектов и рабочей документации КД и КМД пылеулавливающего оборудования. Если требуется изготовить пылеуловитель нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен в УЗСК, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все уже поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Чтобы получить более подробную информацию, необходимо оставить заявку на сайте или позвонить по указанным в разделе «КОНТАКТЫ» телефонам.

Технические характеристики и показатели производительности циклонов СЦН-50

Наименование	Производительность, м3/ч	D	H/H1	L	H0	a/b	a1	d	масса, кг
ЦИКЛОН СЦН-50-300	623-890	300	1325/1055	420	390	75/150	135	80	38
ЦИКЛОН СЦН-50-400	1130-1582	400	1650/1380	530	425	100/200	180	110	64
ЦИКЛОН СЦН-50-500	1760-2473	500	2025/1705	670	490	125/250	225	135	97
ЦИКЛОН СЦН-50-600	2543-3560	600	2450/2030	830	575	150/300	270	160	141
ЦИКЛОН СЦН-50-700	3462-4846	700	2775/2355	950	615	175/350	315	188	187
ЦИКЛОН СЦН-50-800	4522-6330	800	3200/2680	1110	700	200/400	360	215	246
ЦИКЛОН СЦН-50-900	5723-8012	900	3525/3005	1220	740	225/450	405	242	305
ЦИКЛОН СЦН-50-1000	7065-9891	1000	3950/3330	1380	825	250/500	450	269	380
ЦИКЛОН СЦН-50-1200	10174-14243	1200	4700/3980	1650	950	300/600	540	323	543
ЦИКЛОН СЦН-50-1400	13843-19386	1400	5350/4630	1880	1025	350/700	630	376	721
ЦИКЛОН СЦН-50-1600	18086-25320	1600	6100/5280	2160	1110	400/800	720	430	939
ЦИКЛОН СЦН-50-1800	22891-32046	1800	6860/5930	2435	1280	450/900	810	484	1189
ЦИКЛОН СЦН-50-2000	28260-39564	2000	7510/6580	2660	1350	500/1000	900	538	1446
ЦИКЛОН СЦН-50-2200	34195-47872	2200	7810/7230	2935	1480	550/1100	990	590	1654
ЦИКЛОН СЦН-50-2400	40694-56972	2400	8510/7880	3210	1610	600/1200	1080	645	1966
ЦИКЛОН СЦН-50-2600	47759-66863	2600	9660/8530	3435	1680	650/1300	1170	700	2418
ЦИКЛОН СЦН-50-2800	55390-77545	2800	10200/9180	3795	1880	700/1400	1260	755	2749
ЦИКЛОН СЦН-50-3000	63585-89019	3000	10920/9830	4050	2010	750/1500	1350	806	3250

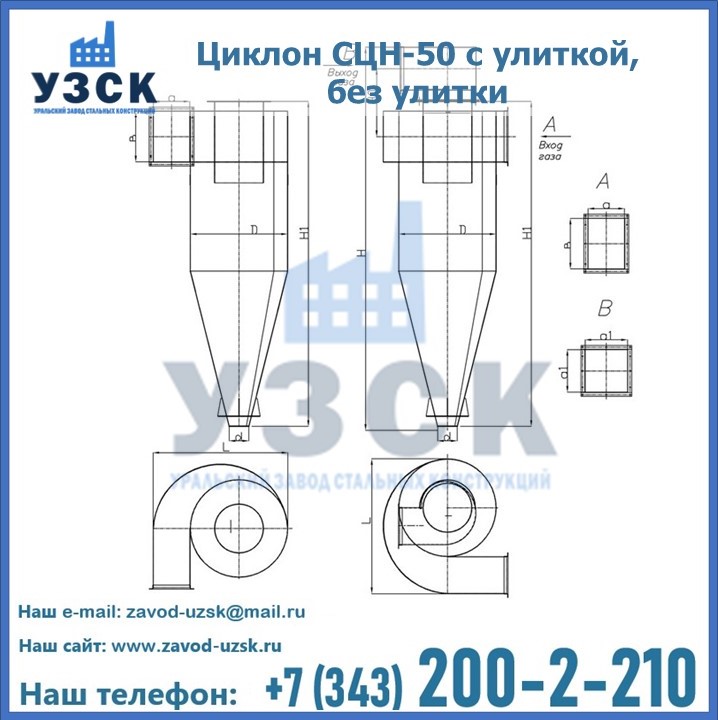

Циклон СЦН-50 без улитки и с улиткой

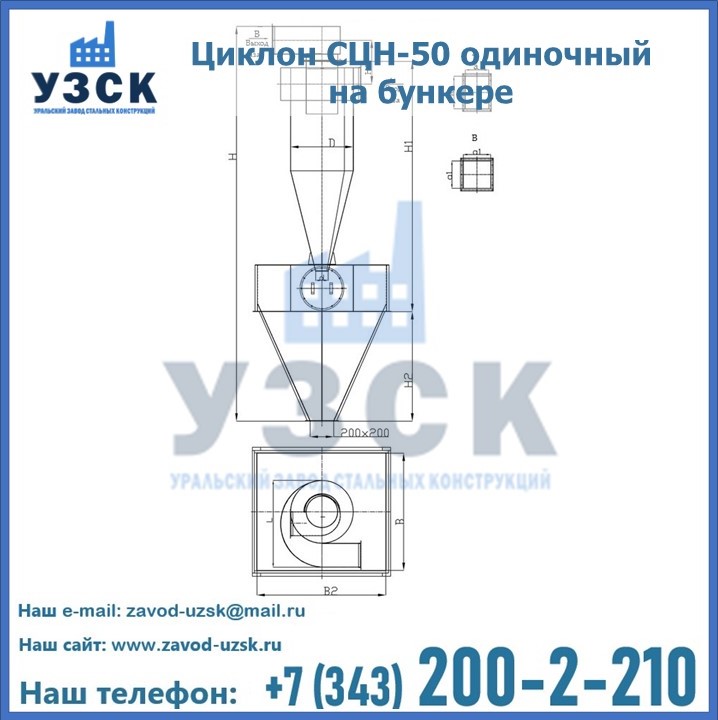

Циклон СЦН-50 одиночный на бункере

Технические характеристики и показатели производительности одиночных циклонов СЦН-50 на бункере

Наименование	Производительность, м3/ч	D	H/H1	В/В2	d	L	H2	Объем, м3	масса, кг
ЦИКЛОН СЦН-50-300х1	623-890	300	1325/1055	360	200	390	600	0,11	103
ЦИКЛОН СЦН-50-400х1	1130-1582	400	1650/1380	480	200	480	800	0,21	64
ЦИКЛОН СЦН-50-500х1	1760-2473	500	2025/1705	600	200	600	1000	0,35	97
ЦИКЛОН СЦН-50-600х1	2543-3560	600	2450/2030	720	200	720	1200	0,54	141
ЦИКЛОН СЦН-50-700х1	3462-4846	700	2775/2355	840	200	840	1400	0,78	187
ЦИКЛОН СЦН-50-800х1	4522-6330	800	3200/2680	960	200	960	1600	1,08	246
ЦИКЛОН СЦН-50-900х1	5723-8012	900	3525/3005	1080	200	1080	1800	1,44	305
ЦИКЛОН СЦН-50-1000х1	7065-9891	1000	3950/3330	1200	200	1200	2000	1,87	380
ЦИКЛОН СЦН-50-1200х1	10174-14243	1200	4700/3980	1440	200	1440	2400	2,96	543
ЦИКЛОН СЦН-50-1400х1	13843-19386	1400	5350/4630	1680	200	1680	2800	4,4	721
ЦИКЛОН СЦН-50-1600х1	18086-25320	1600	6100/5280	1920	200	1920	3200	6,23	939
ЦИКЛОН СЦН-50-1800х1	22891-32046	1800	6860/5930	2160	200	2160	3600	8,5	1189
ЦИКЛОН СЦН-50-2000х1	28260-39564	2000	7510/6580	2400	200	2400	4000	11,25	1446
ЦИКЛОН СЦН-50-2200х1	34195-47872	2200	7810/7230	2640	200	2640	4400	14,54	1654
ЦИКЛОН СЦН-50-2400х1	40694-56972	2400	8510/7880	2880	200	2880	4800	18,4	1966
ЦИКЛОН СЦН-50-2600х1	47759-66863	2600	9660/8530	3120	200	3120	5200	22,89	2418
ЦИКЛОН СЦН-50-2800х1	55390-77545	2800	10200/9180	3360	200	3360	5600	28,05	2749
ЦИКЛОН СЦН-50-3000х1	63585-89019	3000	10920/9830	3600	200	3600	6000	33,92	3250

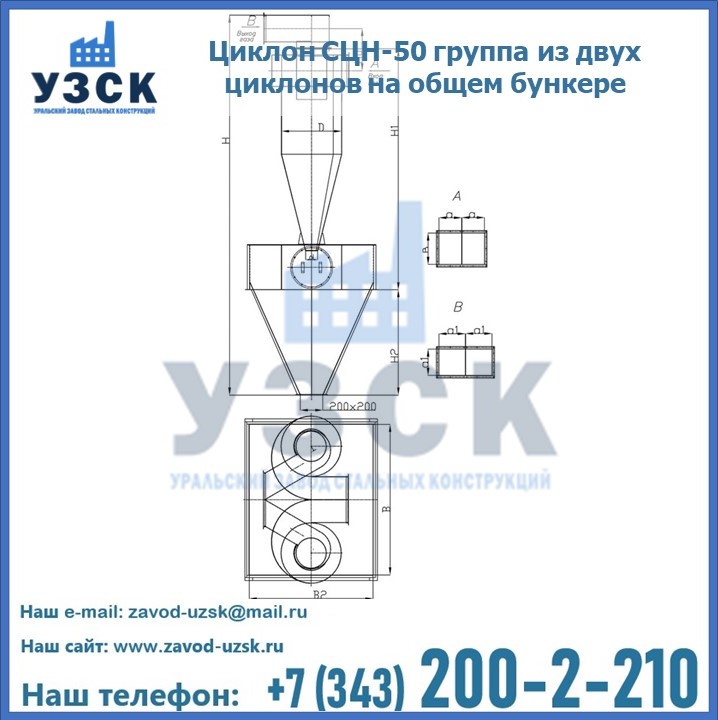

Циклон СЦН-50 группа из двух циклонов на общем бункере

Технические характеристики и показатели производительности циклона СЦН-50 группы из двух циклонов на общем бункере

Наименование	Производительность, м3/ч	D	H/H1	H2	B	B2	d	Объем, м3	масса, кг
ЦИКЛОН СЦН-50-400х2	2260-3164	400	3170/1830	870	1100	1100	200	1,03	322
ЦИКЛОН СЦН-50-500х2	3520-4946	500	3810/2155	1080	1300	1300	200	1,56	464
ЦИКЛОН СЦН-50-600х2	5086-7120	600	4230/2480	1080	1300	1300	200	4,56	530
ЦИКЛОН СЦН-50-700х2	6924-9692	700	4980/2810	1400	1600	1600	200	2,64	779
ЦИКЛОН СЦН-50-800х2	9044-12660	800	5400/3130	1400	1600	1600	200	2,64	871
ЦИКЛОН СЦН-50-900х2	11446-16024	900	6430/3455	2000	2100	2100	200	5,45	1350
ЦИКЛОН СЦН-50-1000х2	14130-19782	1000	6850/3780	2000	2100	2100	200	5,45	1468
ЦИКЛОН СЦН-50-1200х2	20348-28486	1200	7500/4430	2000	2400	2400	200	7,07	1741

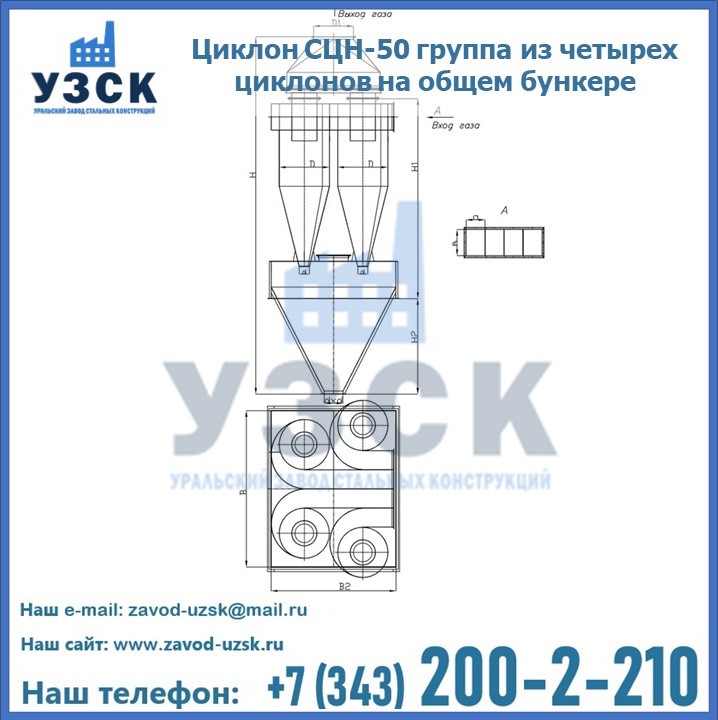

Циклон СЦН-50 группа из четырех циклонов на общем бункере

Технические характеристики и показатели производительности циклона СЦН-50 группы из четырех циклонов на общем бункере

Наименование	Производительность, м3/ч	D	H/H1	H2	B	B2	D/d	Объем, м3	масса, кг
ЦИКЛОН СЦН-50-400х4	4520-6328	400	3170/1830	860	1100	1100	400/200	1,03	501
ЦИКЛОН СЦН-50-500х4	7040-9892	500	4100/2155	1400	1600	1600	550/200	2,64	885
ЦИКЛОН СЦН-50-600х4	10172-14240	600	4600/2480	1400	1600	1600	600/200	2,64	1061
ЦИКЛОН СЦН-50-700х4	13848-19384	700	5550/2810	2000	2100	2100	700/200	5,45	1606
ЦИКЛОН СЦН-50-800х4	18088-25320	800	6050/3130	2000	2100	2100	800/200	5,45	1842
ЦИКЛОН СЦН-50-900х4	22892-32048	900	6375/3455	2000	2400	2400	900/200	7,07	2201
ЦИКЛОН СЦН-50-1000х4	28260-39564	1000	7400/3780	2500	2600	2600	1000/200	9,48	2795
ЦИКЛОН СЦН-50-1200х4	40696-56972	1200	8050/4430	2500	3100	3100	1000/200	13,36	3692

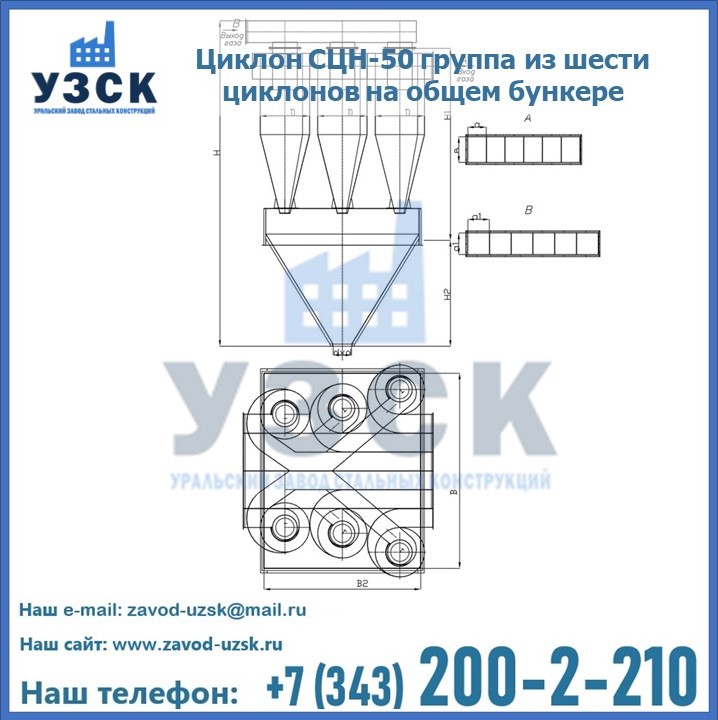

Циклон СЦН-50 группа из шести циклонов на общем бункере

Технические характеристики и показатели производительности циклона СЦН-50 группы из шести циклонов на общем бункере

Наименование	Производительность, м3/ч	D	H/H1	H2	B	B2	d	Объем, м3	масса, кг
ЦИКЛОН СЦН-50-500х6	10560-14838	500	4230/2155	1400	1790	1600	200	2,95	1109
ЦИКЛОН СЦН-50-600х6	15258-21360	600	5260/2480	2000	2170	2100	200	5,63	1719
ЦИКЛОН СЦН-50-700х6	20772-29076	700	5690/2810	2000	2520	2300	200	7,11	2107
ЦИКЛОН СЦН-50-800х6	27132-37980	800	6310/3130	2200	2870	2500	200	9,27	2661
