Фильтры ФОВ-2К-3,4-0,6 получили широкое распространение в системах водоподготовки на теплоэлектроцентралях, государственных районных электростанциях, а также в коммунальных и промышленных котельных, где они выполняют функцию осветления рабочей среды (воды) методом удаления загрязнений и примесей разной дисперсности.
Обслуживание двухкамерного фильтра ФОВ 3,4-0,6
Осветление рабочего вещества в двухкамерном устройстве ФОВ 3,4-0,6 осуществляется посредством специального фильтрующего материала. Это может быть кварцевый песок, антрацит, керамзит, опоки дробленые, горелые породы, мраморная крошка и прочие пористые материалы. Загрязняющие воду частицы задерживаются в порах и на поверхности зерен фильтрующего материала.
Чем больше примесей скапливается в фильтрующем материале, тем меньше становится производительность и эффективность работы фильтра. Для поддержания необходимой продуктивности фильтр ФОВ-2К 3,4-0,6 подлежит периодической отмывке, которая производится после завершения фильтром рабочего цикла. Отслеживать данный процесс можно по гидравлическому сопротивлению (перепаду давления), определяющемуся с помощью манометров, которые устанавливаются на трубопроводах до и после фильтра.
Алгоритм отмывки фильтра ФОВ-2К-3,4-0,6:
- Фильтрующий материал помещается во взвешенное состояние.
- Через нижнее ДРУ (дренажное распределительное устройство) в фильтр подается сжатый воздух. Время воздействия 3-5 минут. Это позволяет взрыхлить материал для фильтрации.
- Насосом также через нижнее ДРУ в фильтр подкачивается промывочная вода (прим. вода должна быть заранее осветленной).
- Восходящий поток воды напором выталкивает шлам из фильтрующих зерен.
- Замутненная вода уходит из фильтра через верхнее ДРУ.

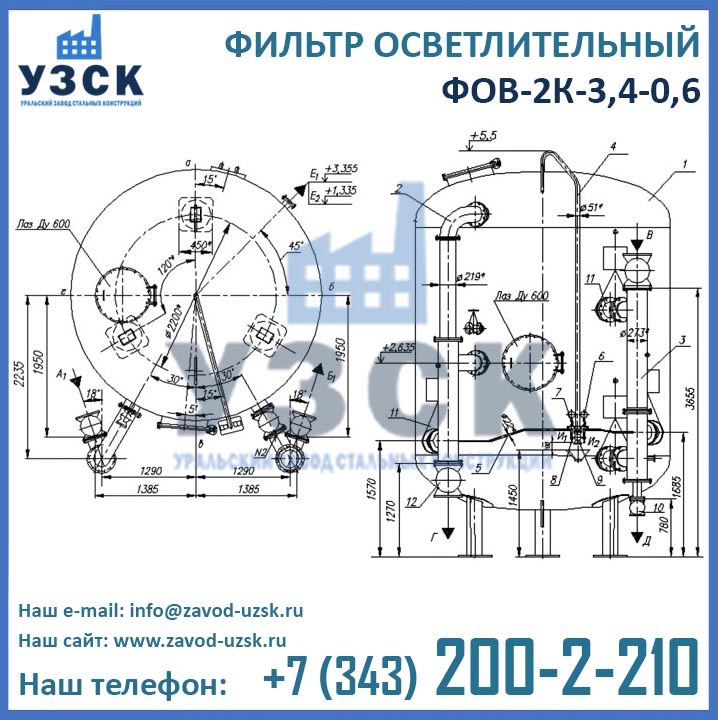

Чертеж фильтра ФОВ-3,4-0,6 с двумя камерами
Базовые характеристики фильтра ФОВ2К-3,4-0,6
Маркировка | ФОВ-2К-3,4-0,6 |
Кол-во камер | 2 |
Рабочее вещество | вода |
Давление, Ру, бар (Мпа) | 6 (0,6) |
Вес фильтра, кг | 10700 |
Объем, м³ | 23,8 |
Диаметр корпуса, мм | 3400 |
Высота, мм | 5800 |
Температура | 45 оС |
Производительность, м³/ч | 180 |
Высота слоя фильтрующего материала, мм | 900 |
Изготовление фильтров ФОВ 2К 3,4-0,6
Изготовитель двухкамерных фильтров ФОВ диаметром 3,4 м с рабочим давлением 0,6 МПа — Уральский Завод Стальных Конструкций (УЗСК). Производство фильтров ФОВ2К выполняется из листовой стали. Подбор марки стали осуществляется в соответствии с условиями дальнейшей эксплуатации оборудования. Высокое качество продукции УЗСК подтверждено соответствующими документами, ознакомиться с которыми Вы можете в разделе «ДОКУМЕНТАЦИЯ» на нашем сайте. Завод УЗСК имеет все необходимое оборудование для изготовления двухкамерных фильтров ФОВ любой сложности, как типовых конструкций, так и по индивидуальным размерам и чертежам заказчика. Также наш завод располагает собственной лабораторией неразрушающего контроля и осуществляет гидравлические испытания готовой продукции на аттестованном гидростенде. При испытании фильтров ФОВ2К-3,4-0,6 дается пробное давление 0,9 Мпа (9,0 кгс/см2).
Узнать цены фильтров ФОВ-2К-3,4-0,6, сроки изготовления, варианты доставки в Ваш регион и условия сотрудничества, а также задать другие интересующие Вас вопросы можно, связавшись с нашими специалистами по координатам (телефон, e—mail), указанным в разделе КОНТАКТЫ.
