Газовый фильтр ФГМ применяют, чтобы очистить неагрессивную газовую и воздушную среду от всевозможных посторонних примесей и воды. Фильтровые установки этого типа монтируются на спецпунктах и установках как внутри помещения, так и на открытой территории.
Благодаря использованию газовых фильтров, можно существенно увеличить срок эксплуатации различной техники и устройств, например, газовых счетчиков, регуляторов давления, предохранителей, измерительных приборов и прочего. При этом фильтр ФГМ сохраняет свои функциональные способности даже при температуре -40˚С. Купить фильтры ФГМ от производителя по доступной цене предлагает Уральский Завод Стальных Конструкций в Шахтинске.
Сфера применения ФГМ в Шахтинске
Газовые фильтры являются одними из самых востребованных защитных устройств при монтаже газовых и газовоздушных линий. Их основная функция – защита и очищение газообразного продукта от инородных механических включений, таких как песок, окалины, пыль и прочие.
Фильтр ФГМ, установленный в газопроводе, защищает от засорений измерительные устройства, всевозможные клапаны и прочую арматуру. Тем самым предотвращает риск выхода из строя оборудования, повышает не только срок, но и качество эксплуатации и самого ресурса.
Эксплуатационные особенности
Для изготовления фильтров ФГМ завод «УЗСК» в Шахтинске использует особые материалы, которые обладают инертным к газу составу по своим химическим свойствам. За счет такого исполнения, фильтр обеспечивает требуемый уровень очистки, при этом не подвергается разрушающему воздействию рабочей среды. Также он сохраняет свои технические характеристики при температуре до -40˚С.
В корпусе ФГМ предусмотрено наличие специального картриджа, выполненного из волокнистого пористого полиэтилена, изготовленного под воздействием высокого давления. Он устойчив к влаге, регенерации, его используют для утилизации и переработки. Газовая среда проходит потоком через картридж, и все содержащиеся примеси оседают на фильтре.
Коэффициент очистки составляет 99,8%. Фильтры предназначены для использования исключительно в промышленной сфере.
| Параметры изделия | ФГМ 150 | ФГМ 200 | ФГМ 300 | ФГМ 400 | |
|---|---|---|---|---|---|
| Рабочая среда | природный газ по ГОСТ 5542-87 | ||||
| Температура окружающей среды, 0С | от -40 до +40 | ||||
| Диаметр условного прохода, мм | 150 | 200 | 300 | 400 | |
| Максимальное рабочее давление, МПа | 1,2 | ||||
| Максимальная пропускная способность, м3/час | 35000 | 45000 | 100000 | 190000 | |
| Тип фильтрующего элемента | пропитанные маслом полиэфирные волокна, волокнисто-пористый полиэтилен | ||||
| Допустимый перепад давления на фильтрующем элементе, кПа | 10 | ||||
| Степень фильтрации частиц размером не более 0,02 мм, % | 99 | ||||
| Габаритные размеры, мм | — длина L | 1000 | 1400 | 1800 | |
| — ширина B | 460 | 580 | 840 | ||
| — высота H | 600 | 700 | 980 | ||
| Тип присоединения | фланцевое по ГОСТ 12820-80 | ||||
| Присоединительные размеры, мм | — D1 | 240 | 295 | 520 | 640 |
| — n | 8 | 12 | 16 | 20 | |
| — d | 22 | 26 | 30 | 36 | |
| — H1 | 340 | 400 | 520 | 640 | |
| Масса, кг, не более | 165 | 170 | 250 | 435 | |
| Средний срок службы, лет, не менее | 10 | ||||
Конструкция газового фильтра ФГМ

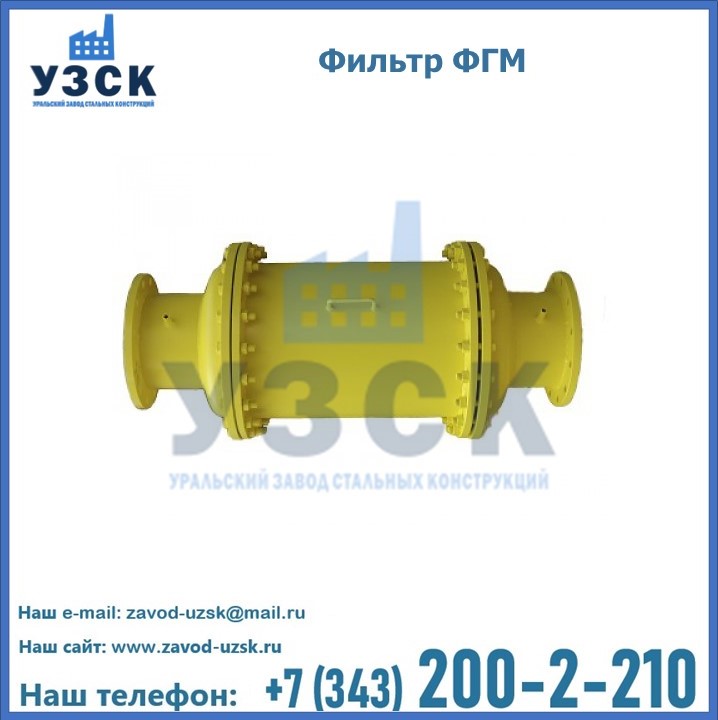

Внешне ФГМ является фильтром, имеющим стальной прямоточно-продольный корпус, внутри него закрепляют фильтрующий элемент. Чтобы соединить фильтр с прочими элементами трубопроводной системы, его оснащают фланцами.
Фильтрующий элемент, который также называют кассетой или картриджем, выполнен из сочетания сетки из нержавеющего металла и синтетических волокон, которые устойчивы к воздействию влаги. Уровень загрязнения фильтрующего элемента определяется по разнице давлений на выходе, при необходимости его демонтируют и утилизируют.
По желанию заказчика, ФГМ может быть оснащен сливным краном для жидкости, которая конденсируется на внутренней поверхности фильтра. Предприятие «УЗСК» в Шахтинске выполняет заказы на изготовление фильтров ФГМ по стандартам и по индивидуальным заказам согласно техническому заданию заказчика.
