СДЖ-150 – это сетчатый дренажный фильтр, предназначенный для установки на трубопроводы диаметром 150 мм для очистки от посторонних фракций мелкого, среднего и крупного размера транспортируемой рабочей среды (вода, масло, нефть, нефтепродукты, сжиженный газ, керосин, ДТ, бензин и другие жидкости). В зависимости от модели фильтра СДЖ Ду 150 мм, он может применяться на трубопроводах с рабочим давлением 1,6 МПа / 2,5 МПа / 4,0 МПа / 6,3 МПа.

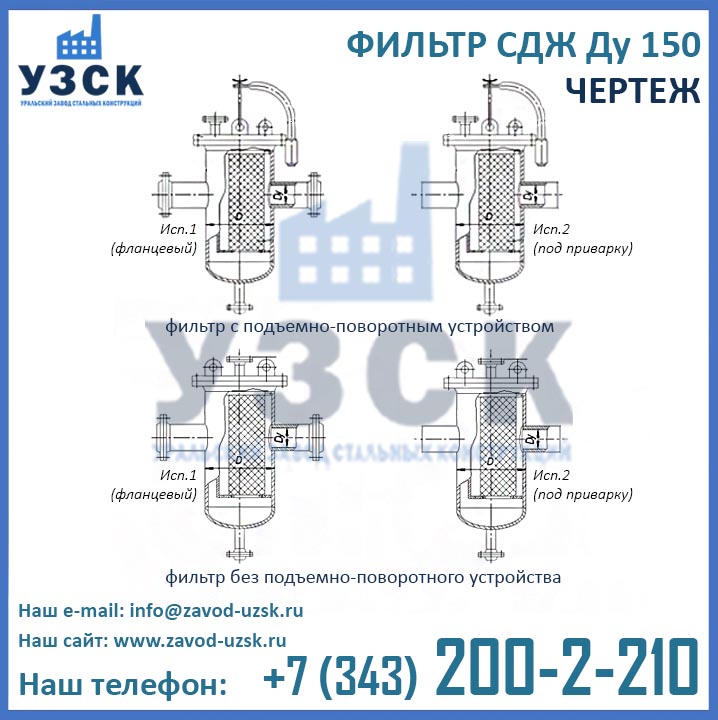

Чертеж сетчатого фильтра СДЖ-150
Основные размеры и характеристики фильтра СДЖ Ду150 мм
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 150-1,6-1-1 | фланцевый | 1,6 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-1,6-2-1 | под приварку | 1,6 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-1,6-1-2 | фланцевый | 1,6 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-1,6-2-2 | под приварку | 1,6 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-1,6-1-3 | фланцевый | 1,6 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 150-1,6-2-3 | под приварку | 1,6 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 150-2,5-1-1 | фланцевый | 2,5 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-2,5-2-1 | под приварку | 2,5 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-2,5-1-2 | фланцевый | 2,5 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-2,5-2-2 | под приварку | 2,5 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-2,5-1-3 | фланцевый | 2,5 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 150-2,5-2-3 | под приварку | 2,5 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 150-4,0-1-1 | фланцевый | 4,0 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-4,0-2-1 | под приварку | 4,0 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-4,0-1-2 | фланцевый | 4,0 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-4,0-2-2 | под приварку | 4,0 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-4,0-1-3 | фланцевый | 4,0 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 150-4,0-2-3 | под приварку | 4,0 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 150-6,3-1-1 | фланцевый | 6,3 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-6,3-2-1 | под приварку | 6,3 МПа | 159 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 150-6,3-1-2 | фланцевый | 6,3 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-6,3-2-2 | под приварку | 6,3 МПа | 159 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 150-6,3-1-3 | фланцевый | 6,3 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 150-6,3-2-3 | под приварку | 6,3 МПа | 159 мм | 426 мм | нерж. сталь | -40… +300 оС |
Фильтры СДЖ-150: конструкция и особенности работы
Конструкция фильтра СДЖ Ду 150 состоит из цилиндрической стальной обечайки с приваренным снизу эллиптическим днищем, оборудованным дренажным патрубком с фланцем и тремя опорами. Верхняя часть обечайки оборудована фланцем, к которому посредством болтов/шпилек крепится крышка, состоящая из эллиптического днища с приваренным фланцем и воздушником. В зависимости от потребности заказчика крышка может быть оснащена подъемно-поворотным устройством. Патрубки для входа/выхода рабочего потока располагаются сбоку корпуса друг напротив друга. Присоединение к трубопроводу сварное, либо фланцевое (в этом случае патрубки оборудованы воротниковыми фланцами). Внутри корпуса располагается фильтрующий элемент, представляющий собой сетку из нержавеющей стали цилиндрической формы. Фильтрующий элемент типового фильтра СДЖ 150мм задерживает частицы размером более 100 микрон. По желанию заказчика возможно изготовление фильтров СДЖ Ду150 с любой другой тонкостью фильтрации.
Комплектация фильтра СДЖ Ду150
Стандартная комплектация включает в себя фильтр СДЖ-150 Ру 16/25/40/63 кгс/см2 с сетчатым фильтрующим элементом внутри, паспорт, сертификат/декларация. По желанию заказчика за дополнительную стоимость в комплект поставки могут быть включена следующая сопутствующая продукция:
- Сменный фильтрующий элемент
- Ответные фланцы
- Прокладки
- Крепеж
Для того чтобы узнать цены фильтров СДЖ-150 в необходимом Вам конструктивном и материальном исполнении и с нужной комплектацией, отправьте запрос в отдел продаж завода УЗСК (производитель дренажных фильтров) по координатам, указанным в разделе «Контакты».
