Тушение пожара в Шахтинске с применением пены требует равномерной подачи специального состава для динамичного смешивания с водой. Бак пенообразователя серии 5.416-3 представляет емкость, в которую помещен эластичный сосуд с концентратом пены. Под давлением на стенки, состав направляется в смеситель под напором воды, через дозирующую шайбу.
Принцип действия бака дозатора для пенообразователя серии 5.416-3
Бак дозатор работает под давлением. Внутри установлен эластичный резервуар с концентратом. Запуская повысительный насос системы пожаротушения, поднимают давление в стальном баке. Сдавливающее усилие передается на эластичную стенку резервуара с концентратом. В дозатор подается концентрат, смешивающийся с водой.
Для контроля процесса бак дозатор для пенообразователя серии 5.416-3 имеет обвязку, состоящую:
- смеситель FMS;
- диафрагму дозирования;
- манометр;
- предохранительный клапан;
- обратный клапан.
Установлены краны на трубах дренажа, закачки концентрата, сброса давления в системе.
Технические характеристики системы пенообразования
| Наименование | Значение | |
|---|---|---|
| Рабочее давление, МПа | 0,6-1,6 | |
| Расчетное давление, МПа | 1,8 | |
| Пробное давление гидравлического испытания при изготовлении, МПа | 2 | |
| Рабочая температура, °С | 5-50 | |
| Расчетная температура стенки, °С | 20 | |
| Минимальная допустимая температура стенки сосуда, находящегося под расчетным давлением, °С | 5 | |
| Наименование рабочей среды | вода пенообразователь | |
| Характеристика рабочей среды | Класс опасности По ГОСТ 12.1.007 | 4 |
| Взрывоопасность | Нет | |
| Пожароопасность | Нет | |
| Прибавка для компенсации коррозии (эрозии), мм | 0 | |
| Вместимость, м3 | 0,2-12 | |
| Масса пустого сосуда, кг не более | 90-3500 | |
| Назначенный срок службы сосуда, лет | 25 | |
| Число циклов нагружения за назначенный срок службы | Не более 106 | |
| Группа сосуда по таблице 1 ГОСТ Р 52630-2012 | 1 | |
| Группа рабочей среды по ТР ТС 032/2013 | 2 | |
Классификация баков дозаторов серии 5.416-3
Баки дозаторы по конструкции бывают вертикального и горизонтального исполнения. В зависимости от расхода воды на тушение, стационарного узла или мобильного, выбирают систему из одного или нескольких баков хранения:

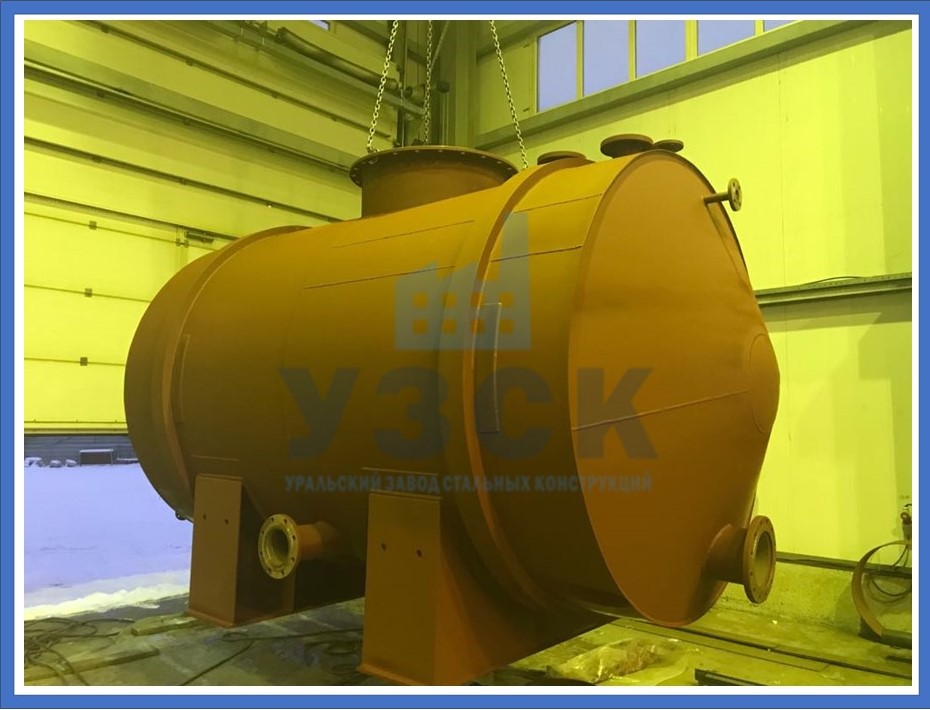

- Одинарный горизонтальный, объемом 1 000-12 000 л или вертикальный, емкостью 200-12 000 л.
- Сдвоенные или тройные вертикальные конструкции (х2), с каждым баком емкостью 200 – 12 000 л.
- Двойные или тройные баки-дозаторы в горизонтальном исполнении, каждый 1 000 -12 000 л.
- Цистерна, бак для хранения пенообразователя АЦ 40, горизонтальная, автомобильная.
Производство баков пенообразователей серии 5.416-3 в Шахтинске
Все перечисленные виды баков, входящих в системы пожаротушения можно заказать на УЗСК. Мы изготавливаем емкостное оборудование, сосуды по стандарту ГОСТ Р 52630-2012.
Чтобы бак запаса пенообразователя купить по выгодной цене в компании УЗСК, нужно ознакомиться с условиями продаж на сайте производителя. Стоимость единицы оборудования будет ниже при заказе нескольких изделий.
